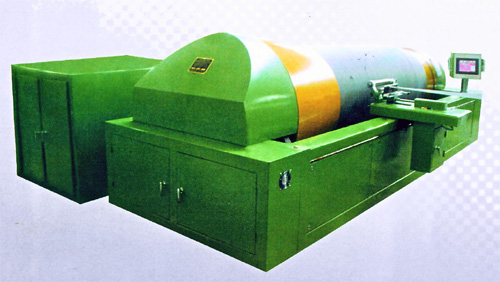

GA169B新型分條整經機
點擊：3042
發布日期：2021年04月13日
產品簡介
GA169B分條整經機適合用于精毛紡織物、粗毛紡織物、化纖長絲織物、色織物、真絲織物、毛巾織物及特種產業用紡織品等品種的分條整經?？勺鳛閯U、片梭、噴氣、噴水等無梭織機的織前準備設備，是織造廠開發各種 織物、特種織物、提高產品質量和生產效率的優選設備。
主要的性能指標
整經速度：20-600（M/MIN） 導條走絲精度：≤±0.02%
倒軸：5-100（M/MIN）無級可調 條寬范圍：0.1--350MM
整經倒軸恒線速精度:≤±2% 條定位精度:≤0.1MM
整經張力(條帶張力) :600N 條數:999
倒軸張力:＜6000N(60M/MIN線速時) 制動距離:＜3(400M/MIN速度時)
整經張力精度：≤±2% 斷頭自?？煽柯?100%
倒軸張力精度:≤±2%
單紗張力精度:≤±3%
導條走絲速度:0.001--9.999(MM/R)無級可調
主要功能及技術特征
1、 機、電、氣一體化設計、德國西門子PLC控制、高性能、智能化操作。
2、 整機機構：本機采用主機整體安裝于地軌上，整體機架在地軌上由伺幅電機控制移動，倒軸部分，分絞筘架，筒子架固定。整經工作時，條帶相對于分絞架和筒子架中心不變，邊紗張力均勻。
3、 整經滾筒與傳動：固定錐體的鋼質大滾筒經高精度動平衡校驗，整經傳動為交流變頻器控制，交流電機驅動大滾筒實現恒線速運動，整經線速和整經慢速度在觸摸屏上設定。
4、 導條位移：由交流數字伺服驅動的導條位移機構直接接受大滾筒傳感器的數字信號，隨動式同步工作，響應快、精度高。同時整經機伺服傳送一改傳統的絲杠傳動或齒輪齒條傳送，采用直接驅動主動滾輪，避免機器抖動，減少機器安裝難度。
5、 等拘留卷繞：整機操作臺前后移動是由步進驅動系統控制的，整經過程中整經臺均勻后退，導紗輥與紗面一直保持等距離，減少條帶擴散，避免壓紗或讓紗，使紗線張力均勻。
6、 整經制動：本機采用氣液增壓技術，控制鉗式制動器實施制動，制動靈敏（車速400M/MIN，制動距離小于3M）保證正常開車時斷頭不被卷進滾筒，提高可效率與盤頭的質量。
7、 倒軸張力：整體式倒軸機構，結構緊湊，安裝方便，倒軸阻尼張力由精密調壓閥控制，可任意設定。
8、分絞筘：配有三點定位的全自動分絞筘架，自動分絞。
9、完整的輔助功能：上油（蠟）。靜電消除裝置及織軸加壓裝置（可選）
10、電氣控制系統及關鍵配套件：整機全套電器元件及氣動元件都采用國際品牌、品質可靠。
11、完整噶的故障檢測系統：可隨時的檢測出整經機發生的故障，包括誤操作、限位保護及計算機的運行情況，并將檢測的信息以中文顯示出來，方便維護。
12、筒子架：配有多種形式筒子架、錠數、錠距、張力器等可根據用戶選定。
主要規格參數
1、幅寬：2300（2600、2800、3000、3400、3600）MM
2、經軸盤片直徑：800（1000、1250）MM
3、大滾筒柱體直徑：1000(MM)
4、錐比：1：8
5、筒子架錠數：640（可定制）
6、筒子架錠距：240×240（MM）（可定制）
7、筒子架層數：8（可定制）
其他技術參數
1、輸入電源：3×380V±10%
2、輸入頻率：50Hz±5%
3、裝機容量：35KVA（標準型）
4、供氣：0.3L 6Mpa
5、主機重量：5500KG
6、筒子架重量：2500KG
7、整經的外形尺寸：見附件II
8、整機空機運行噪音不大于：80dB
